試驗內容（實驗標準）：
1、外觀及重量
2、防護等級（GB 4208-2008）
3、絕緣性能（GB/T 11918.1-201419.2）
4、耐壓性能（GB/T 11918.1-201419.3）
5、鎖桿伸出力
6、鎖桿保持力
7、動作時間
8、鎖桿伸出長度一致性（GB 20234.2-2015）
9、低溫存儲與啟動（GB/T2423.1-2008）
10、低溫工作（GB/T2423.1-2008）
11、高溫存儲（GB/T2423.2-2008）
12、高溫工作（GB/T2423.2-2008）
13、快速溫度變化性能（溫度沖擊）（GB/T2423.22-2012）
14、溫度濕度組合循環性能（GB/T2423.34-2012）
15、驅動電流
16、電子鎖極限使用壽命
17、耐鹽霧性能（GB/T2423.17-2008）
18、耐化學性能
19、橡膠和熱塑性材料的耐老化（GB/T 11918.17-2014）
實驗要求和測試標準細節請聯系博順業務咨詢！
|
|

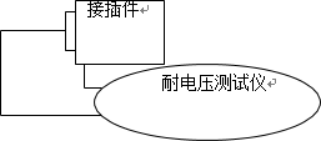

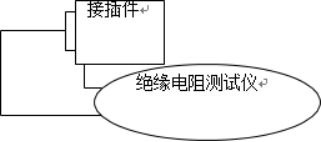

絕緣電阻要求 | 耐壓要求 |
項目 | 參數 |
使用電壓范圍 | DC9V-16V |
絕緣等級 | CLASS B |
絕緣電阻 | DC500V,≧500Ω(線圈和骨架之間） |
耐電壓 | DC700V 50*60Hz-1秒，漏電流最大1mA（線圈和外殼之間） |
導線外徑 | 紅黑黃導線符合1430#24AWG |
引線強度 | 1Kgf-30s:引線正常 |
行程-推力 | 8mm:F1≧30N/DC 16V、F1≧20N/DC 12V、F1≧10N/DC 9V （測試條件：大理石面水平推力值F1) |
行程-吸力 | 8mm:F2≧30N/DC 16V、F2≧20N/DC 12V、F2≧10N/DC 9V （測試條件：大理石面水平推力值F2) |
驅動時間（80℃） | ≧50ms/DC16V、≧100ms/DC12V、≧300ms/DC9V（空載） |
驅動時間（25℃） | ≧150ms/DC16V、≧400ms/DC12V、≧420ms/DC9V（空載） |
驅動時間（-30℃） | ≧420ms/DC16V、≧420ms/DC12V、≧720ms/DC9V（空載） |
驅動時間（-40℃） | ≧460ms/DC16V、≧440ms/DC12V、≧770ms/DC9V（空載） |
溫升 | ≦50℃（DC9V∽16V通：斷=400ms：400ms，連續通電2H溫升） |
堵轉電流 | 1≦2A |
電流與電壓的特性曲線 | 圖1 |
轉速與電壓的特性曲線 | 圖2 |
環保 | 符合歐盟2002/95/EC(RoHS) |
防護等級 | IP54 |
阻燃等級 | 密封類非金屬材料符合UL94-V0 |
安裝固定方式 | 用1顆M3*8十字螺釘固定到塑膠下蓋孔內 |
壽命（次數） | ≧2萬次（DC12V，通400ms.斷400ms為一次，負載（機構） |
工作溫度范圍 | -40℃∽+80℃，5%∽95%RH |
存儲溫度范圍 | -40℃∽+80℃，5%∽60%RH |
有效貯存期 | 5年，到期后報廢 |
