繡花機鎖線裝置電磁鐵的應用

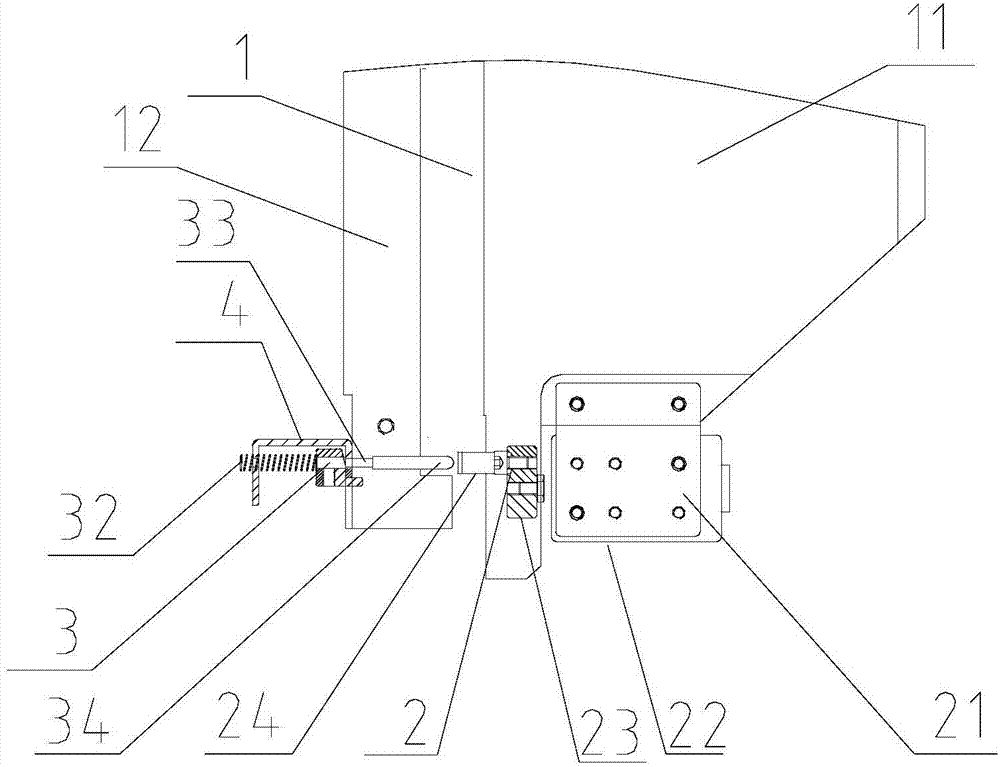

鎖線裝置實現圖紙：

技術需求特征：

1.鎖線裝置，包括設于繡花機機架上的車殼、用于調整下過線夾緊度的調節裝置以及用于鎖緊下過線的鎖緊件，其特征在于：所述調節裝置包括過渡板、電磁鐵、撥塊座以及撥塊，所述過渡板安裝在所述車殼的后蓋上；所述電磁鐵包括作為定子的外殼、作為動子的鐵芯以及繞置在鐵芯上的線圈，所述外殼與所述過渡板固接，所述鐵芯插入所述外殼，并且所述鐵芯沿其軸向滑動；所述線圈的兩端與外部電源電連接；所述鐵芯的前端與所述撥塊座固接，所述撥塊座的前端面裝有撥塊；所述鎖緊件包括用于夾緊下過線的夾塊、彈簧以及按壓軸，所述按壓軸貫穿所述夾塊，所述夾塊與所述按壓軸固接；所述按壓軸的前端套入所述彈簧，所述彈簧的外端與機架固接，內端與所述夾塊的外端面固接，彈簧處于常態時，所述夾塊的內端面與所述車殼的前蓋壓緊；所述按壓軸的后端配有用于頂在撥塊前端的頂桿，所述頂桿與撥塊之間的距離小于所述鐵芯處于最大位移。

鎖線裝置電磁鐵設計細節：

1.所述車殼的后蓋底部向前傾斜形成斜平面，且斜平面的底部設有用于安裝過渡板的缺口。

2.所述按壓軸、所述頂桿以及所述撥塊同軸設置。

3.所述夾塊的底部設有插入車殼前蓋的插入部，夾塊上部與所述前蓋之間穿過下過線。

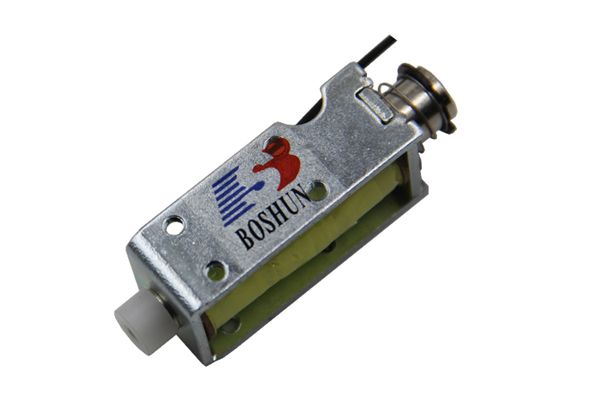

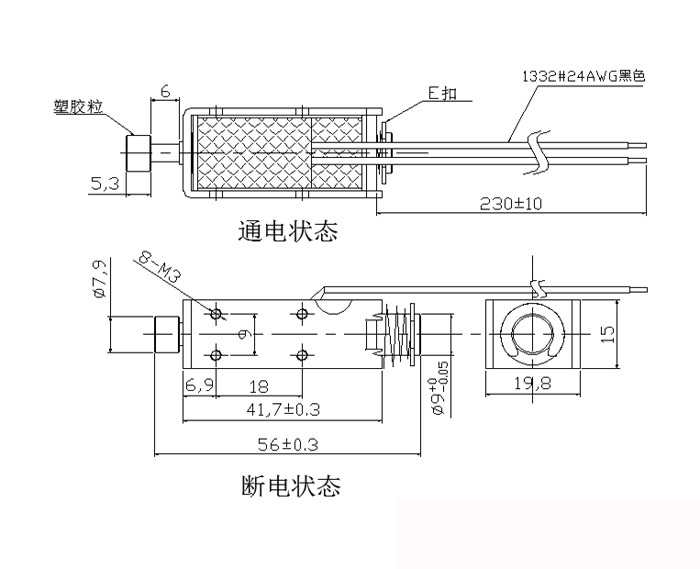

鎖線裝置電磁鐵設計外形成品圖：

鎖線機構電磁鐵生產主要參數：

1.名稱型號(P/N):BS-0940S-08
2.標準測試條件(TEST)：
2.1 環境溫度(temperature range):—40℃～+80℃
2.2 相對濕度(relative humidity):5%～60%RH
2.3 額定電壓(rated voltage):DC24V
2.4 功耗(wattage)：100W(DC24V,R=5.76Ω±10%)
2.5工作循環（PERATION CYCLE）：通:斷=0.05S:2S( 最大通電時間0.5S,通電頻率 ED:3% )
3.  外觀:沒有損傷、破裂、生銹 、表面污點
4.  電氣特性(ELECTRICAL)
4.1 使用電壓(working voltage):DC24V±10%
4.2 力量(potence)：6mm:≥1000g(DC24V)
4.3 絕緣電阻(insulation resistance):DC500V,≥50MΩ(線圈和骨架之間)
4.4 耐電壓(high voltage ): DC700V 50/60Hz-1秒,漏電流最大1毫安(線圈和外殼之間)
5.0 壽命(biometry):正常使用狀態下10萬次以上。
