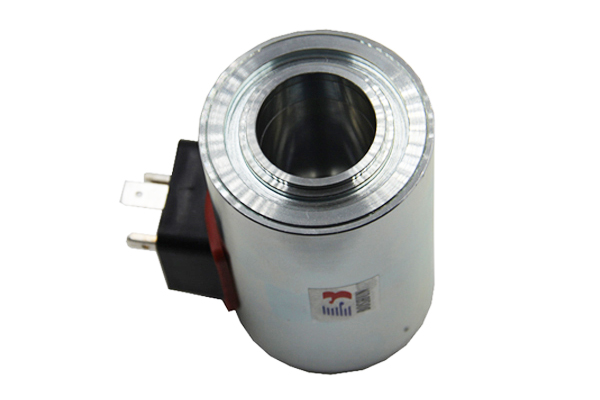

電磁鐵導磁套

一款研發設計到生產的電磁導磁套體。

1.導磁套是電磁鐵的裝配原件之一，設置于銜鐵與電磁線圈之間，使得通過導磁套將銜鐵與電磁線圈分隔，并供銜鐵順暢的滑移。

2.此外，現有的導磁套外周通過開設槽道，并在槽道內焊接由黃銅材質制成的隔磁環，使得通過隔磁環的作用而改變電磁線圈的磁路，實現增大通過銜鐵的磁通量而增大對銜鐵的磁力作用，使得通過銜鐵輸出的機械能量更大而提高能量轉化效率。

3.市場上大部分的導磁套在固定隔磁環時需要在外壁面上加工槽道，并且內部需要加工用于固定且加強隔磁環強度的環形凸起，加工時需要多個步驟完成，并且由于黃銅材質制成的隔磁環本身較軟，使得隔磁環焊接于導磁套上產生的焊接作用力強度較小，因此，在銜鐵長期通電滑移的過程中，而引起對導磁套的軸向沖擊作用力將會導致隔磁環的變形，甚至沖擊崩斷隔磁環與導磁套的焊接，抗拉壓強度不足導致使用壽命較短。設計最新款電磁鐵導磁套提供硬件支持。

導磁套與內置可動鐵芯獨立設計開發，導磁套由博順電磁鐵廠家代工生產：

提供導磁套生產設計參數參考：

1.名稱型號(P/N): 電磁鐵導磁套BS-5070T-01
2.標準測試條件(TEST)：
2.1 環境溫度(temperature range):—20℃～+45℃
2.2 相對濕度(relative humidity):5%～95%RH
2.3 額定電壓(rated voltage):DC24V
2.4 功耗(wattage):36W(DC24V,R=16.5Ω±10%)
3.  外觀:沒有損傷、破裂、生銹 、表面污點
4.  電氣特性(ELECTRICAL)
4.1 使用電壓(working voltage):DC24V±10%
4.2 行程-吸力(STROKE-FORCE):以客戶測試為準
4.3 絕緣電阻(insulation resistance):DC500V,≥50MΩ(線圈和骨架之間)
4.4 耐電壓(high voltage ):AC700V 50/60Hz-1秒,漏電流最大1毫安(線圈和外殼之間)
5.0 壽命(biometry):正常使用狀態下20萬次以上(DC24V,通0.02秒,斷0.02秒為一次,負載(機構))

東莞市博順實業有限公司從事24年電磁鐵-電磁閥生產廠家，生產定制遠超3000款以上，博順只生產高品質電磁鐵，提供需求或圖紙可在線咨詢定制！
