汽車排擋鎖低噪音電磁鐵

排擋鎖與人體接觸近，電磁鐵設計條件高，要求噪音小，散熱效果好，使用壽命長的汽車排擋鎖用的電磁鐵。

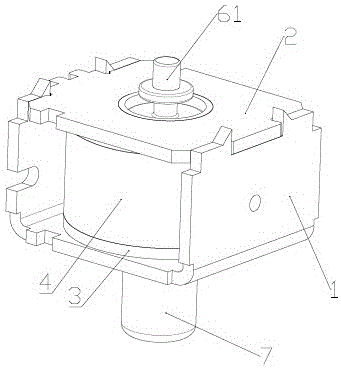

電磁鐵是排擋鎖中的一個控制元器件，滿足以上要求還需通過阻尼機構，鐵芯，氣缸活塞結構等多個結構進行設計達到要求。

排擋鎖阻尼機構設計：

缸體，固定安裝在所述活動芯軸的底端，帶有至少兩個氣孔；

活塞桿，從底部穿入所述缸體，上端設有與所述缸體內壁密封滑移配合的移動盤，下端與所述下蓋固定連接；

氣孔分別設置在所述移動盤的上下兩側，所缸體與下蓋周向內壁密封配合，下蓋底部設有通孔。

移動盤上側的所述氣孔內設有第一單向閥，活塞桿軸心位置開設有軸向貫通的排氣通道，排氣通道內設有第二單向閥，排氣通道與通孔連通。

電磁鐵設計所解決問題：

1.通過設置阻尼機構，線圈在通電后，響應吸合以及復位時活動芯軸與固定芯軸接觸不會發生撞擊產生噪音；

2.活動芯軸的下端設置在下蓋的包裹區域內，只用拆卸下蓋即可使阻尼機構和活動芯軸顯露在外，可以對活動芯軸和阻尼機構定期檢查與更換，保障車用電磁鐵的穩定性，在降低噪聲的同時提高排擋鎖用電磁鐵的可靠性與壽命；

3.阻尼機構采用氣缸活塞結構，氣缸的上下滑移，移動盤上側的腔室分別充氣和排氣，由氣孔負責單向進氣，由排氣通道負責單向排氣，將殼體內由線圈通電產生的熱量排出至外界，又由于整個殼體不是密封結構，外面的冷空氣能被殼體內的負壓帶動進入殼體內，實現冷熱氣流互換，達到在吸合以及復位工作的同時起到散熱的作用；

4.通過設置自潤滑軸承，響應與復位兩個過程中活動芯軸分別與固定芯軸殼上蓋之間不會產生由摩擦導致的噪聲，同時提高了使用壽命以及可靠性。

汽車排擋鎖設計的優勢：

（1）、專利鎖芯，內置轉鈕，自動尋位，鑰匙到位自動彈出；

（2）、“子彈頭”密碼鑰匙，多國專利，安全性高，防冒功能卓越；

（3）、“人性化”手球外型設計，使人倍感親和力和舒適感；

（4）、美觀大方,使用方便，按下頂部按鈕即可將鎖鎖上；

（5）、防鉆、防鋸、防撬、防拆卸；

（6）、防技術性開啟，防非技術性開啟；

（7）、汽車可在倒檔位被鎖定也可在空檔位被鎖定；

（8）、安裝不需在車體上打眼，不改變車體結構，不增加輔助設施；

電磁鐵屬于非標元器件，根據設計需求提供圖紙可在線咨詢生產定制！
