電磁鐵與電磁線圈的區別特點

電磁鐵是電磁線圈功能、吸力加強版的電子元器件，電磁線圈通電后可進行加熱或?qū)Т拧?/span>

本文概述微型電磁鐵與微型電磁線圈（通電產生磁場）設計區別的講解。

一、設計區別：



電磁線圈                                                                             電磁鐵

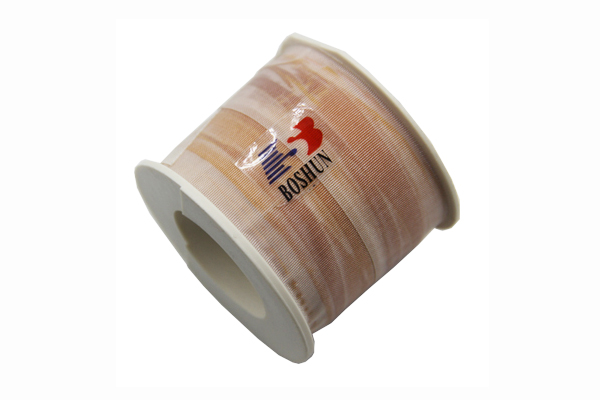

1.電磁線圈根據設定需求，進行繞線到指定閘數，纏繞在螺線管上，在通過漆包線包裹后即可使用。增加螺線管的目的可在中間放置導磁鐵芯，可增加導磁力產生推拉力。如單純的線圈產生的力量相對較小。

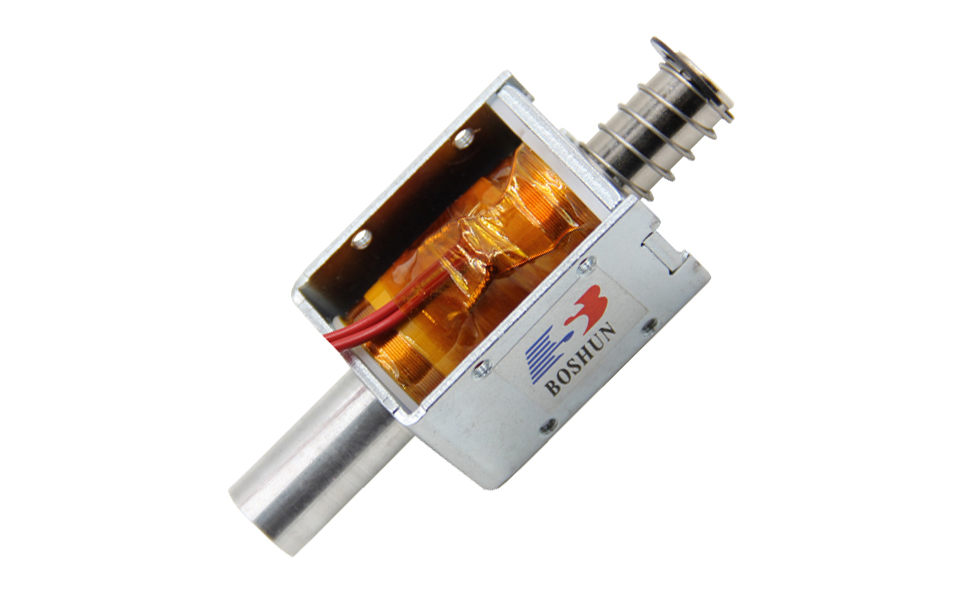

2.電磁鐵的設計是在電磁線圈的基礎行增加了軛鐵，使得產生較大力量，還可以在電磁鐵設計上，改變線圈的運行軌跡等。

二、電磁鐵和電磁線圈尺寸定位不同：

1.電磁線圈設計一般為感應線圈，安裝在控制板上或微小型設備上，比如控制板上某個元器件需要觸點開關啟動，可以做到幾毫米的體積，當然所產生的力量也微乎其微，適用于電子控制產品，比如手機、電腦、機器人等精密儀器上線圈的設計更是不斷創新，不斷推進產品進步。

2.電磁鐵的屬于電子元器件，由于增加了軛鐵，鐵芯等硬性條件。在微型電磁鐵的設計上一把不低于10mm的長度，整個設計下來電磁鐵的行程、力量、頻率都會進行設計考慮，電磁鐵過小的情況下，使得電磁鐵本身的設計優勢較小。

三、電磁鐵與線圈力量不同

1.電磁線圈的設計以微小設計為主，只要能啟動達到所需要求，以按照精密為設計準則進行設計。運作時滿足需求即可。

2.電磁鐵設計是根據線圈的匝數，行程、力量、以及通電頻率多方面決定的，達到某一定的要求，那么電磁鐵可以在相應的參數內選擇所對應的尺寸。

四、測試對比參數：

電磁鐵尺寸長15x10x8mm，它所產生的行程在1mm，長時間通電的情況下可打到35克的推拉力。

電磁線圈尺寸我10x8mm，它所產生的力量吸力在15克左右，支持長時間通斷，行程0mm。

電磁線圈的散熱性弱，使用壽命會因?yàn)榄h(huán)境因素導致不穩定，適用于一些精密儀器上開發為主，如使用在一些大型設備大型驅動器上，線圈的劣勢就會嚴重?cái)U(kuò)大，本身線圈沒有對其進行穩固，安裝，固定，通過外力很容易使得線圈造成物理傷害導致異常。

電磁鐵的設計不單單給線圈增加保護套，在增加軛鐵的情況下增加了電磁鐵的南北極，使得電磁鐵有導磁套的情況下產生的吸力更大。

電磁力都是由大到小彈出式的力量，電磁鐵有軛鐵限制鐵芯運作行程，產生的力量和行程可控精準，使得設備所需力量需求得到精準化計算。電磁線圈則無法滿足精準力量的特點。
