電磁鐵的原理-設計篇

電磁鐵的原理是通電產生磁吸力的一種電元器件，當我們在學習中了解了多方面的電磁鐵之后，我們需要更多的了解特殊性的電磁鐵具有哪些功能。

這里所講述的常見的電磁鐵其設計原理：

電磁鐵的通電后產生磁場，通過可動產生導磁體，使得吸力大幅度增加。

根據以上原理，市場上一般把電磁鐵設計成推拉式、吸附式使用較多和轉角型電磁鐵。

一、推式電磁鐵設計概述：

當線圈通電時，線圈產生磁場，磁化軛鐵的可動，（可動鐵芯與固定鐵芯）是電磁鐵與電磁線圈劃分主要判斷根據。從這里開始，就會演變各種各樣的電磁鐵。

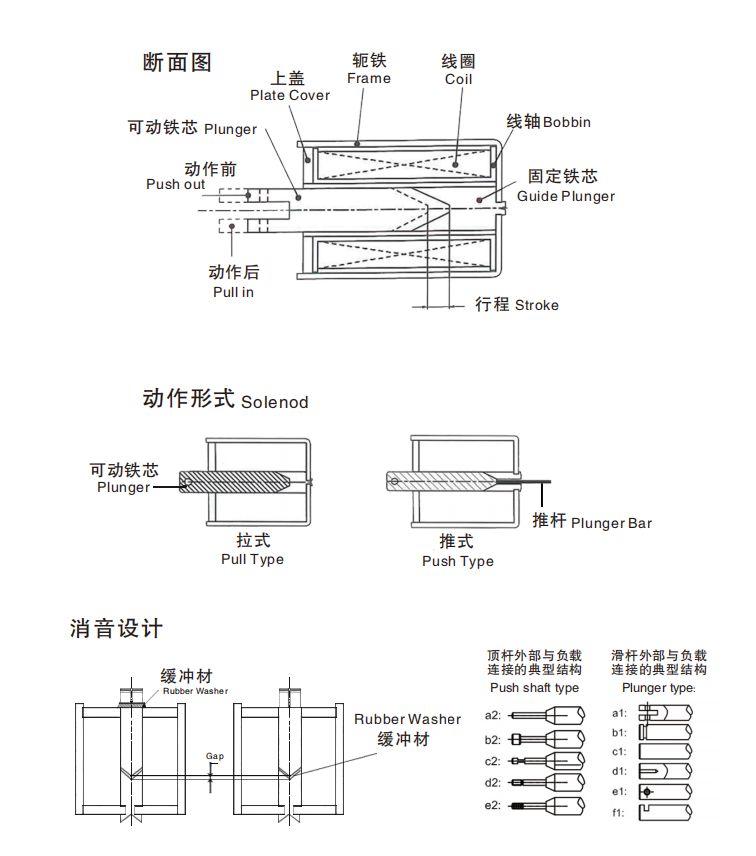

1.推式或拉式電磁鐵，電磁鐵反裝或通電正負極改變。電磁鐵的固定鐵芯長度一般設計為線圈三分之一的長度，當固定鐵芯產生磁吸力時，磁吸力需要克服可動鐵芯的重量，且可動鐵芯在固定鐵芯吸附力影響范圍內才能吸過來，產生吸力，固定鐵芯與可動鐵芯最遠響應距離為此電磁鐵最長行程，如設計可動鐵芯通過彈簧或機構進行復位的情況下，還需考慮彈簧和機構負載力量。

2.推拉保持式電磁鐵在特定的情況下做開關或止鎖的情況下，由于需要長期讓鐵芯固定某個位置，需要進行長時間通電，在節能或特殊情況下斷電時會影響到設備的運行，可采用永磁鐵的設計吸附住鐵芯，使得其斷電后任然固定鐵芯不會因?yàn)閺椈苫驊T性機構復位。

3.噪音來源電磁鐵固定鐵芯與可動鐵芯是通過磁性相吸，產生一個推力或可動鐵芯產生一個拉力。這個吸附瞬間會產生碰撞，碰撞時會產生較大的噪音，如頻率較高，噪音更大?？梢栽诳蓜予F芯上增加彈簧和緩沖墊，也可以在固定鐵芯上增加緩沖墊、頻率較快的情況下可把彈簧裝置軛鐵內部，使得彈簧工作穩定。

二、吸附式吸盤電磁鐵原理與推拉電磁鐵是一樣的，我們直接把鐵芯丟掉，直接通過固定鐵芯來進行吸附導磁材質。

1.吸盤式電磁鐵把固定鐵芯設計在線圈外面，當通電后固定鐵芯產生磁力，吸附鐵片鋼片等物體搬運后斷電消磁放下鋼鐵片。

2.自保持式吸盤電磁鐵與保持式電磁鐵原理類似，需要長時間運行，且考慮節能和斷電安全系數的情況下采用永磁鐵進行吸附門鎖等，通電后固定鐵芯產生與永磁鐵磁極相斥的力，弱化永磁鐵的磁場，當永磁鐵磁場消失時，磁力消失使得物體松開。

3.吸盤電磁鐵的行程和剩磁解決原理，吸盤的行程通常情況下是按照百分之百接觸吸附面，行程0mm的情況下吸附力是最大的。吸盤電磁鐵的磁場是底部產生磁場，中心的固定鐵芯為N級，那么S級為外形軛鐵。所以電磁鐵鐵產生1-2mm的行程吸附物體時，吸附力會大幅度削弱。吸盤電磁鐵通過導磁固定鐵芯后產生磁場，斷電后消磁會有殘留磁性在鐵芯上，如果通過頻率較高的情況下，較輕的物體還未脫離下次動作需求再次發出時會導致運行異常。也會因?yàn)槭４庞绊懝ぷ鲿r(shí)效性，那么可以在鐵芯中間開槽放置彈簧，在消磁時借助彈簧施加額外物理力量使得物體脫落。

4.增加吸盤電磁鐵的力量也可以采用永磁吸盤，如永磁吸盤自身吸附力為5KG，通電固定鐵芯產生磁場，增大永磁鐵的磁場吸力。相反，當電磁鐵遇到永磁鐵吸附件時，也可以按照以上原理設計，電磁鐵通電產生相斥力量，永磁鐵即可脫落，或電磁鐵產生的相斥力量大于本身永磁鐵的力量在增加排斥力使其脫落。

三、旋轉式電磁鐵的原理：

1.旋轉式電磁鐵通電后旋轉一個角度，這個角度根據鐵芯與固定鐵芯斜槽角度來判定。旋轉的角度通電后旋轉指定角度，根據需求增加彈簧進行復位或持續旋轉，旋轉角度旋轉時速度快，靈敏度高，如要求速度較低的情況下可采用減速步進電機進行驅動。旋轉式電磁鐵使用場景較少，如有需要補充知識可給我們留言！
