電磁吸盤行程間隔吸力參考

電磁鐵的吸力是通電線圈充磁產生的吸力，由線圈決定電磁鐵的吸力，電磁鐵的吸力是通過曲線圖來實際展示的（圖1參考）。

電磁鐵本身是屬于電子元器件，是根據需求設計的一種元器件，所以決定電磁鐵的吸力因素有行程，推拉力，尺寸，通斷頻率，壽命以及吸附的物體材質等等。

當我們把以上所有的因素都固定在一個范圍值內，基本上這個電磁鐵是無法設計出來的。

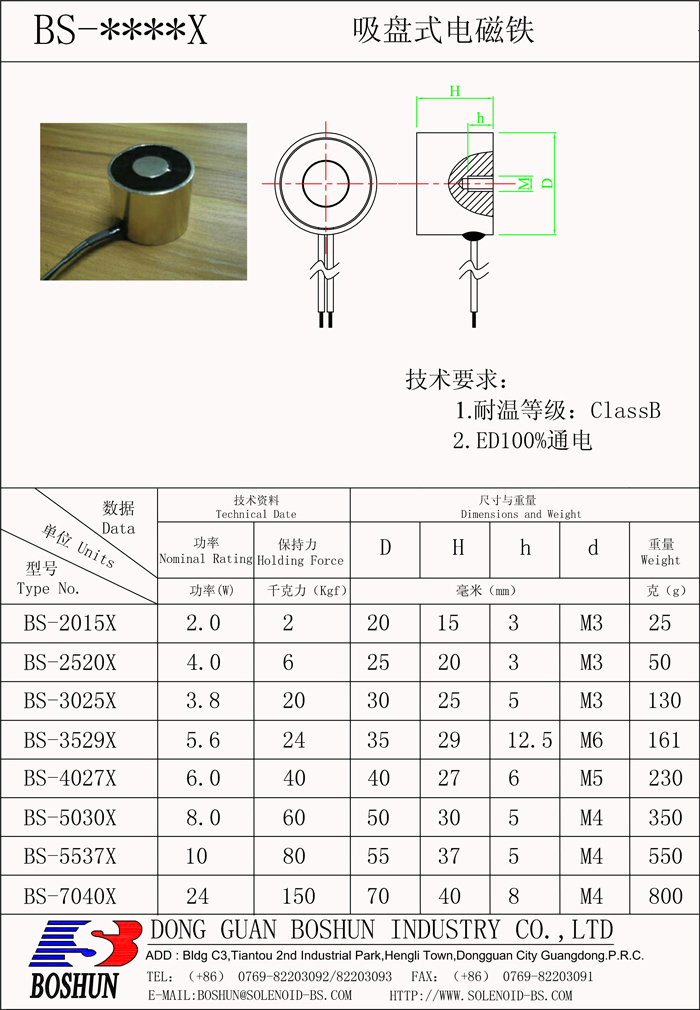

我們以一款通電12V的25mmx20mm款吸盤電磁鐵來舉列（其他款式以及型號間隔吸力參考表）：

一、行程根據實際測測試固定參數：

1.電壓12V

2.長時間通電

3.測試平面鋼板

4.行程間隔A4紙

當行程間隔0mm測試，通電后鐵板＞20KG吸附脫落

當行程間隔1毫米測試，通電后鐵板＞8KG吸附脫落

當行程間隔2毫米測試，通電后鐵板＞1KG吸附脫落

當行程間隔3毫米測試，通電后鐵板＞50克吸附脫落

當行程間隔5毫米（隔空）測試，鐵板＞50克吸附正常。

從這里變量值是行程與物體間隔的，間隔的物體不同也會影響電磁鐵的吸附力。

二、功率的提升固定值參數

1.通電頻率（百分百）

2.行程0mm

3.電壓12V

當功率為4.0W時，通電后鐵板＞20KG吸附脫落

當功率為8.0W時，通電后鐵板＞23KG吸附脫落

當功率為16.0W時，通電后鐵板＞25KG吸附脫落

改變功率和電壓可稍微提升吸附力，考慮到通斷和散熱性問題。

三、吸附的物體的材質固定參數

1.長時間通電

2.0mm行程

3.電壓12V

以純鐵鋼片做實際測試吸附面.

當純鐵與吸盤面100%接觸時，通電后鐵板＞20KG吸附脫落

當純鐵與吸盤面50%接觸時，通電后鐵板＞12KG吸附脫落

當純鐵與吸盤面25%接觸時，通電后鐵板＞6KG吸附脫落

當純鐵與吸盤面10%接觸時，通電后鐵板＞2.5KG吸附脫落

在這里測試時還需要考慮到導磁件，根據導磁力度進行實際測試吸附力，由于測試需求不同，可以提供場景實際測試給到需求。

影響吸盤電磁鐵的磁力還有很多，比如材質的選擇（壽命）功能設計等等都會影響到電磁鐵的吸力，可以提供大致尺寸范圍、需求的吸力范圍、來電咨詢！
