網紅水槍電磁閥設計為之驚嘆

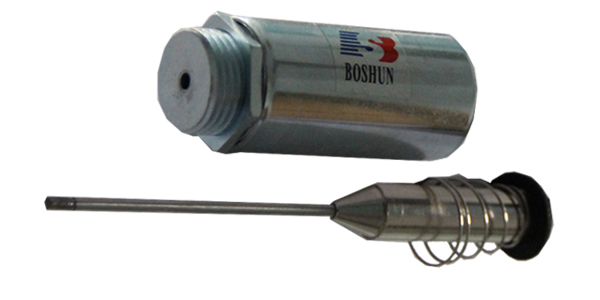

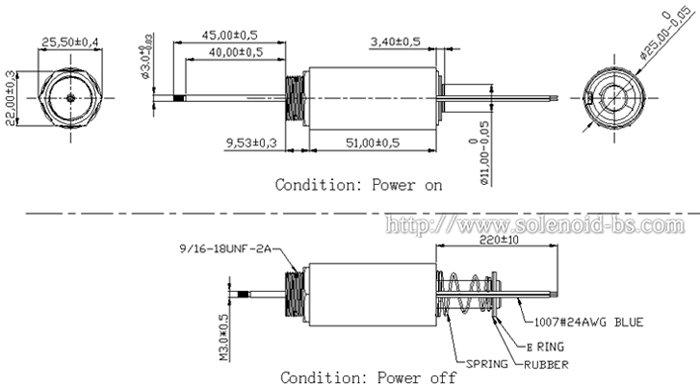

網紅款電動噴水槍噴水電磁閥的設計圖

通過外形可以看出是用于圓形的電磁閥，通電縮回，蓄水后斷電彈簧進行復位且彈出水，達到噴射的效果。

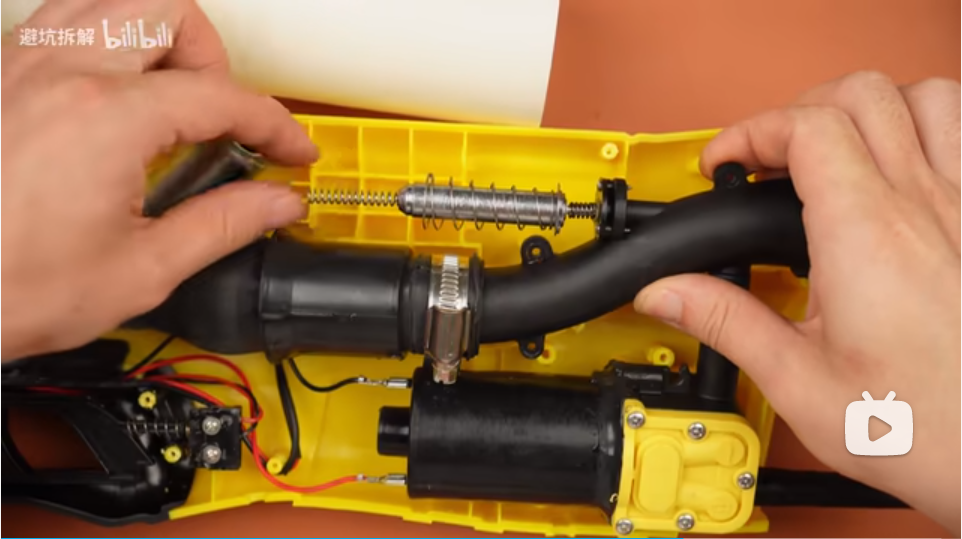

水槍的厚度設計與蓄水管電機的寬度相符，在不能過限定尺寸情況下，在復位上增加彈簧的的力量設計為主，彈簧設計為內置彈簧，減少沾水腐蝕生銹，弱化復位彈射力力，由于電磁閥外形尺寸固定，鐵芯外部結構彈簧力量還不能滿足彈射需求，在通過鐵芯內部彈簧雙重彈簧彈射復位，達到彈射的需求。

從設計原理上來說是滿足需求的情況下，在進行調整和設計，電磁閥作為一款制動元器件，可以在設計需求上進行不斷的改善和完善。

電磁閥款式設計參考款式為BS-2551T-05款電磁閥設計，詳細生產參數：
1.名稱型號(P/N):網紅噴水槍電磁閥BS-2551T-05
2.標準測試條件(TEST)：
2.1 環境溫度(temperature range):—5℃～+45℃
2.2 相對濕度(relative humidity):20%～80%RH
2.3 額定電壓(rated voltage):DC24V
2.4 功耗(wattage)：(DC24V,R=5.2Ω±10%)
2.5工作循環（PERATION CYCLE）：間歇型.環境溫度為20℃時，通電DC24V，最大通電時間為10″，溫度為80℃以下
3.  外觀:沒有損傷、破裂、生銹 、表面污點
4.  電氣特性(ELECTRICAL)
4.1 使用電壓(working voltage):DC24V±10%
4.2 力量(potence)：輸入DC24V，行程18mm時，力量拉力在700g以上
4.3 絕緣電阻(insulation resistance):DC500V,≥100MΩ(線圈和骨架之間)
4.4 耐電壓(high voltage ):DC700V 50/60Hz-1秒,漏電流最大1毫安(線圈和外殼之間)
5.0 壽命(biometry):正常使用狀態下50萬次以上。

電磁鐵可根據設計需求進行制造，可以參考電磁鐵選型表選擇產品適當?shù)某叽绾托吞?。如需定制可在線咨詢！
