伸縮型電磁鐵的設計核心

伸縮型電磁鐵在行業稱之為“推拉式電磁鐵”，通過電磁線圈產生磁場吸合鐵芯，斷電后彈簧復位彈出鐵芯復位，達到伸縮效果。

伸縮型電磁鐵最核心的三要素：

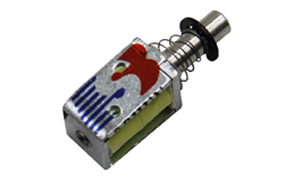

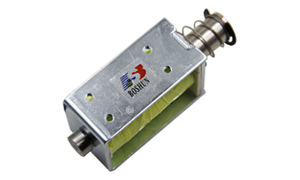

拉式正方向安裝，推式反方向安裝即未推式。                 行程過長，鐵芯底部開孔形成貫穿式伸縮電磁鐵

1.所需的推力或拉力，列每次通電產生的力量是固定值。比如每次通電產生500克的拉力。斷電后一般由彈簧彈出鐵芯或機構推出鐵芯。彈簧的力量不能大于拉力。反之推力設計亦是如此。

2.所需的行程，推出鐵芯的最大距離和吸合距離稱之為行程。行程越長，拉力越小，行程越短，拉力越大。設計的行程一般不超過20mm，超出范圍后力量基本所剩無幾。這是關于磁場吸引相關，其他多極線圈可以達到長行程的特點。如果一款電磁鐵在1mm的行程拉力能達到5kg，在20mm時候力量可能只有50~100克力，衰減力大幅度下降。

3.電磁鐵在運行中的通斷頻率。這里的通斷頻率分為兩類，第一種類型是需求條件，需求是通1s，斷1s為一個頻率。這個通斷次數根據客戶控制板程序控制通斷即可。其次是電磁鐵本身設計的為通1s，斷1s，那在測試使用時高于這個頻率時可能會發熱導致線圈燒壞。

所以在設計時會考慮到通電的電流以及通斷頻率來控制線圈斷電后散熱，得以保證在線圈溫升不超過80°C。防止燒壞。

在得到伸縮型電磁鐵本身所需的推拉力、行程、通斷頻率之后，選擇適當?shù)慕Y(jié)構和尺寸必然不可少，可參考推拉式電磁鐵選型表來進行參考選型。
