戶內電磁鎖的工作原理內部結構

戶內電磁鎖是一種防止高壓開關設備電器誤操作的電控機構聯鎖裝置。

主要適用于戶內高壓開關設備的前后柜門、隔離開關、斷路器、接地線等需要閉鎖部位實現聯鎖，防止誤操作的發生，是發電和供電部門不可缺少的閉鎖裝置。

為適應綜合自動化變電站的需要，電磁鎖亦增加了鎖內輔助接點。能在鎖具的合分位置給用戶提供-對相應的開關接點，便于用戶鎖具相互聯鎖及綜合自動化采樣，避免了走空和，是現代化變電站設備理想的閉鎖裝置?！半娍劓i”解決了綜合自動化變電站中機械程序鎖鑰匙無法進行控制管理的缺陷。

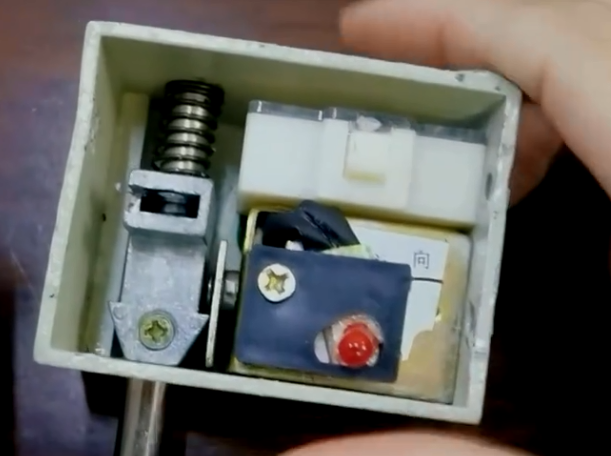

戶外電磁鎖內部結構由電磁鐵線圈來控制開關鎖

其工作原理插入開鎖要是后按住把手上放紅色按鈕開關，開關鏈接電源，電源控制電磁線圈通電縮回止鎖鐵芯。頂桿后方無止鎖的情況下彈簧帶動頂桿彈出實現開鎖。

戶內電磁鎖的工作原理

1.主回路帶電：

主回路帶電，帶電傳感器感受到任意一相電壓，對應的燈A,B,C亮， 閉鎖接點KA常開(也是上圖的10,11端子）依舊斷開，即使這時按下開 鎖按鈕S,，回路沒有接通，電磁鐵L沒有通電，不吸合，鎖銷無法打開.(帶電閉鎖）.

還有一種情況是，假如輔助電源消失了，這時候主回路帶電， 閉鎖接點KA常開(也是上圖的10,11端子）依舊斷開，還是無法進行打開柜門。

2.主回路不帶電：

主回路不帶電，帶電傳感器沒有電壓，對應的燈A,B,C都不亮， 閉鎖接點KA常開(也是上圖的10,11端子）閉合，按下 按鈕S，電源接通， 電磁鐵線圈L受電動動作，動鐵芯脫離鎖栓擋塊，開鎖指示燈亮，表示允許開鎖。

向開鎖方向轉動手柄(左開順時針方向，右開逆時針方向)，當轉至極限位置時繼續用力，則鎖栓自動返回到鎖定位置，則可打開柜門。

完成上述開鎖合，鎖栓自動復位并保持鎖定位置。
