保持式（單保持）電磁鐵與推拉式電磁鐵對比

在做對比保持式與推拉式電磁鐵之前，我們需要明確了解到兩種電磁鐵的工作原理，在工作中分析進行對比。

一、分類：

1.保持式電磁鐵分為單保持式和雙保持式電磁鐵

2.推拉式電磁鐵分為推式電磁和拉式電磁鐵

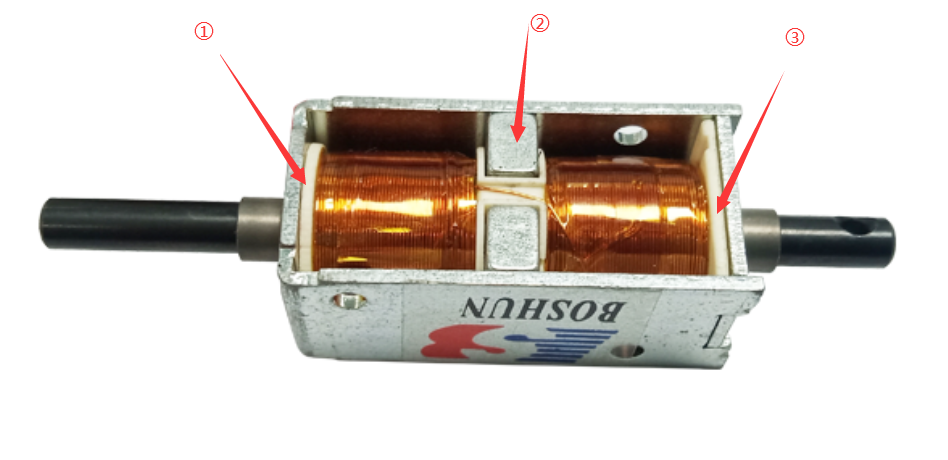

雙保持式電磁鐵

雙保持式電磁鐵（上圖參考）工作狀態描述：電磁鐵正向通電時，電磁線圈產生磁力充磁在①的固定鐵芯上，固定鐵芯會吸合鐵芯向左移動，吸合的力量大于②永磁鐵的吸力，還需帶動右邊鐵芯機構上的物體移動。反向通電線圈產生磁力充磁在③的固定鐵芯上，鐵芯向右移動，磁吸力大于②永磁鐵保持力，施加的拉力且大于鐵芯上機構的重量移動。

斷電后由于②永磁鐵吸附固定住鐵芯，保持力是固定值，當左右兩邊施加的拉力大于永磁鐵的保持力可拉動鐵芯移動。

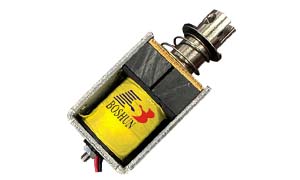

單保持式電磁鐵

永磁鐵安裝在靠近物體的一端，當通電時，線圈產生吸合力，吸力大于永磁鐵的保持力，且大于機構拉動力量。斷電后保持鐵芯不動，持續拉動機構保持不變。反向通電線圈導磁在永磁鐵上，釋放與永磁鐵接觸面想同磁極，從而弱化永磁鐵保持力，在借助彈簧的力量即可彈出鐵芯帶動機構移動。斷電后永磁鐵恢復正常吸合，保持鐵芯推出機構狀態，等待再次通電鐵芯再次縮回。

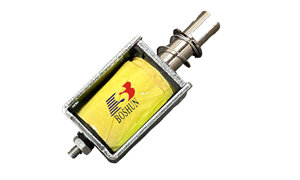

推拉式電磁鐵

是電磁鐵種類中最常見的設計行，通電鐵芯縮回，斷電鐵芯由彈簧或者機構彈出，再次通電形成往復運動的元件。

二、對比

1.零部件：保持式電磁鐵比推拉式電磁鐵多一組永磁鐵。

2.通電模式：永磁鐵通電分為正向通電和反向通電，推拉式電磁鐵不分通電順序。

3.行程：保持式電磁鐵的行程比推拉式電磁鐵更短，因?yàn)楸３质诫姶盆F通電運作式還需克服永磁鐵的保持力。

4.力量：保持式電磁鐵通電產生拉力（如永磁鐵保持力為2kg）機構所需拉力50g以上才能拉動。那么當前永磁鐵的拉力只有50g，斷電后可以施加2kg的保持力，使得鐵芯保持。推拉式電磁鐵如需要短時間或長時間保持鐵芯施加力量，就需要設定通電時長來滿足。

5.通斷頻率：保持式電磁鐵的通斷時長大多數都是設計為瞬間通電，瞬間斷電，（斷電）由永磁鐵吸合保持鐵芯，達到持續性工作。推拉式電磁鐵會根據設備當前所需設置通電時長，持續性供電達到要求。

6.耗能：保持式電磁鐵是瞬間工作，斷電后由永磁鐵保持工作。推拉式電磁鐵斷電后無力量保證，可能會隨著慣性或重力拉動鐵芯導致移動?；旧蠙C(jī)構已經做好限位，每次工作都會正常通電運行，耗能較多。

7.價格：保持式電磁鐵的有永磁塊，線圈數量較多，整體成本比推拉式電磁鐵貴1~2倍。

8.壽命：電磁鐵的壽命由材質和材質處理決定的，常規型來說保持式電磁鐵壽命較短，永磁鐵會隨著時間的推移磁性會緩慢減弱。

9.功能：保持式電磁鐵能做到的功能，推拉式電磁鐵都能做到，選擇保持式的特點是斷電后需要較大的力量保持工作，長行程推拉式電磁鐵長時間通電且大功率工作滿足保持力是不具備的，所以采用永磁鐵來保持持續工作。
