高頻電磁鐵行業應用

高頻電磁鐵是長時間、連續高頻通斷的一種電磁鐵。

高頻電磁鐵是啟動后長時間給電磁鐵通電斷電，一分鐘的頻率高達500次以上，且處于長時間工作的狀態，如生產電子元器件的貼片機，在制作原材料時數量決定了產品的優勢，每小時可生產幾萬的元器件材料，相對應的電磁鐵也需要符合滿足設備的運行需求，那么高頻電磁鐵在運行時也會存在多種因素需要規避。

1.線圈溫度：持續高頻工作時可能會因?yàn)榫€圈過熱導致吸力未達到吸合鐵芯最低要求。鐵芯在縮回的途中磁力消失。導致遺漏動作。

2.鐵芯工藝：由于電磁鐵各個部件都是車削鉚合組裝起來的電子元器件，不能保證每一個零部件做到百分百相同滿足，當鐵芯與線軸發生細微的錯位時也會導致在高頻吸合時產生卡頓現象，導致遺漏動作。

3.負載：電磁鐵在高頻運動時所產生的力量是一致的，鐵芯吸合與彈出的時因?yàn)橥饨缫蛩亓α孔兇笠彩菬o法正常吸合，導致遺漏動作。

4.行程：行程越長，通斷的頻率次數越低，必須讓鐵芯縮回和彈出完成整個動作后才來再次通電吸合，這個時間在設計頻率時有嚴格的制作設計，超出頻率范圍會導致遺漏動作。

列：

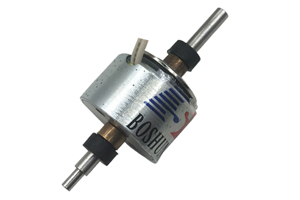

1.名稱型號(P/N):貼片機電磁鐵 BS-0812T-06

2.標準測試條件(TEST)：

2.1 環境溫度(temperature range):55℃～95℃

2.2 相對濕度(relative humidity):5%～60%RH

2.3 額定電壓(rated voltage):DC12V

2.4 功耗(wattage)：16W(DC12V,R=9Ω±10%)

2.5 工作循環(PERATION CYCLE)：通:斷=0.02S:0.1S( 最大連續通電時間0.02S,ED=16% )

3. 外觀:沒有損傷、破裂、生銹 、表面污點

4. 電氣特性(ELECTRICAL)

4.1 使用電壓(working voltage):DC12V±10%

4.2 力量(potence):2mm:≥170g(DC12V)

4.3 絕緣電阻(insulation resistance):DC500V,≥500MΩ(線圈和骨架之間)

4.4 耐電壓(high voltage ):DC700V 50/60Hz-1秒,漏電流最大0.5毫安(線圈和外殼之間)

5.0 壽命(biometry):正常使用狀態下30萬次以上。

上述是市場中模具成型的一款高頻電磁鐵參數，其中功耗、行程、力量降低也可以讓通電頻率次數至每分鐘上千次。

其次是壽命問題，由于電磁鐵長期處于高溫運行，線圈的壽命大大下降，會定期更換電磁鐵保證設備的正常運作。
