帶反饋的自保持式電磁鐵

自保持式電磁鐵帶反饋功能是檢測鐵芯的伸縮狀態，每次通電時鐵芯都會運作，運作時微動開關彈簧片動作進行反饋當前動作狀態。

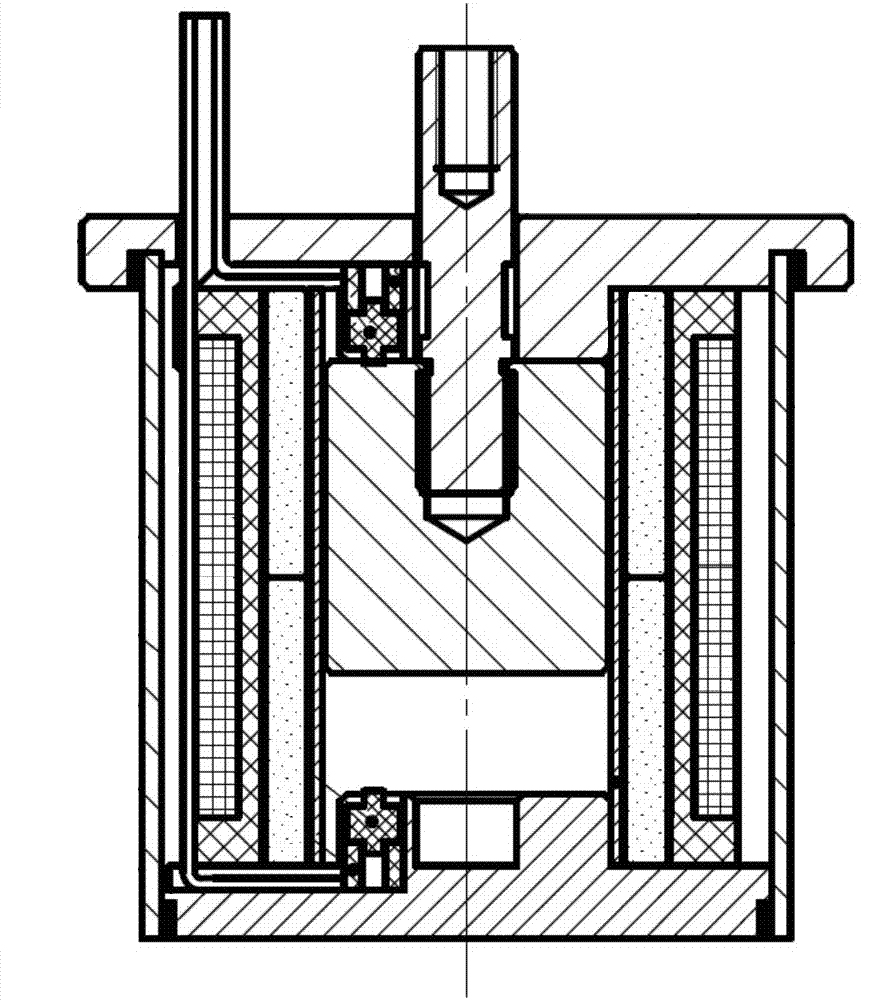

一、設計這類型的推拉保持式電磁鐵所注意的有：微動開關、永磁鐵設計為核心。

1.微動開關1設計在鐵芯與固定鐵芯吸合處，正向通電時可動鐵芯與下方固定鐵芯吸合，由于中間微動開關是彈開狀態，通電閉合使其狀態改變，反饋給計算電磁鐵為吸合狀態。

2.微動開關2設計在鐵芯上端，上蓋內，在鐵芯處設計一個凹槽（微動開關銅板）檢測開合。當鐵芯向上彈出時，鐵芯部的凹槽剛好與微動開關彈片彈出實現斷開的狀態，由此微動開關反饋電磁鐵鐵芯是彈出狀態。兩個微動開關功能同時反饋。上下端有橡膠墊保護微動開關。

二、永磁鐵（磁鋼）安裝在兩側，磁鋼包括上磁鋼和下磁鋼，磁性對立安裝。

三、設計為雙保持式，上下蓋有固定鐵芯，正向通電和反向通電帶動鐵芯向上或向下移動。
